IR620与IR220无线红外串口通信实例

JDH

硬件连接：通信是在一台Windows7系统台式电脑上进行的
通过一条CH340芯片的USB转串口线，为电脑添加一个串口，串口号是COM4，将IR220连接到COM4上。
IR620相当于“一条USB转串口线”+”一个IR220红外无线串口通信适配器“，先安装IR620驱动程序，然后将IR620插在电脑USB口上，系统会提示发现新设备并自动安装驱动程序，并为IR620分配了一个串口号，COM6
硬件连接完成后，设备管理器的截图如下：



通信设置：

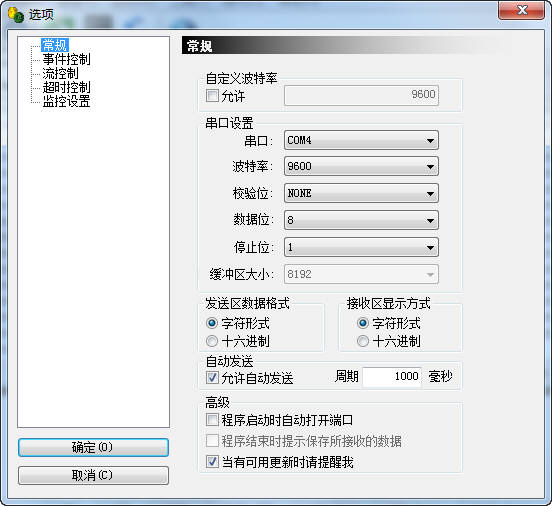

打开两个AccessPort窗口，一个串口选择COM4，另一个选择COM6，波特率均设为9600，无校验位，8位数据位，1位停止位

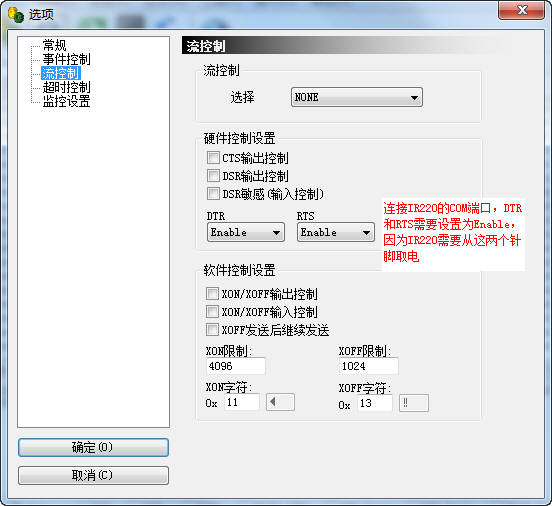

连接IR220的COM4端口，需要Enable使能DTR和RTS，如下面截图：







通信测试：
设置完成后即可开始通信，在COM4的AccessPort窗口下方随便输入一些字符，如输入许多个0，然后点击“发送”，在COM6的AccessPort窗口上方就可以收到COM4的发送。反之亦然，发送和接收可以同时进行。如下面的截图：

JDH

AccessPort软件下载地址：
http://www.irxon.com/products/irda/220/AccessPort_1.37.rar
