BT570：串行通讯蓝牙适配器

■BT5702：UART串行通信蓝牙适配器

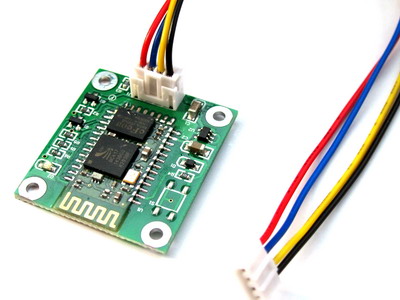

电路板+连接线	电路板

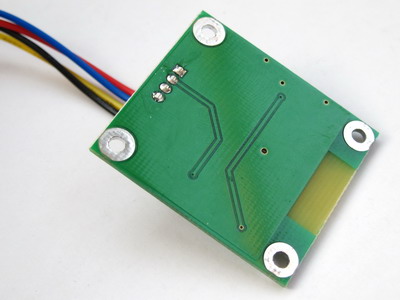

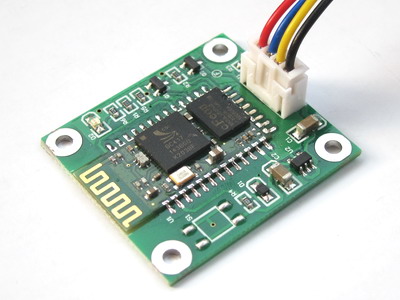

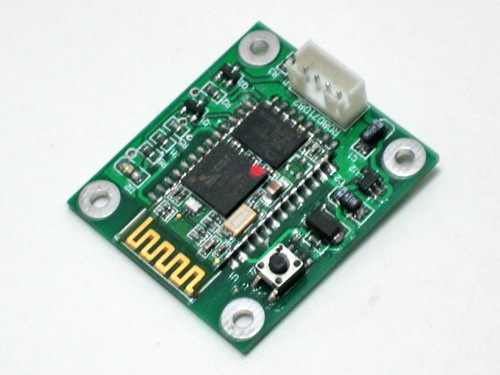

正面	反面

使用说明

软件下载

市场应用

技术支持

常见问题

售价：￥50.00

立即购买

■产品功能与特点

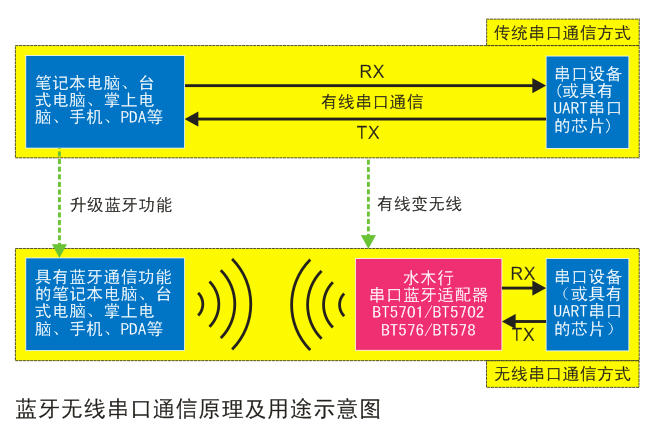

本品是目前市面上最为简单易用的一款串口蓝牙适配器，可直接连接单片机上负责串行通信的TX和RX引脚，将传统的UART串行通信改造为无线串行通信。本品通过产品内嵌的蓝牙SPP协议栈软件，将有线串行通信数据转变为虚拟蓝牙串口通信数据，并进一步通过蓝牙连接其它具有蓝牙通信功能的设备，从而取代传统的串行通信连线，在十米范围内实现无线的串行通信。

●本品内部嵌入了蓝牙通讯协议软件，因此不需要另外安装驱动程序，可以在图形化的操作系统里使用，也可在任何具有UART串口的简易设备上使用。
●本品是TTL电平的产品，需要连接到芯片的引脚上才能使用，因此需要用户具有单片机方面的专业知识，非专业人员请不要购买这个产品。
●采用支持蓝牙2.0标准的CSR蓝牙芯片。增强的BER误差率性能和自动跳频技术，可确保高效安全的通讯，并具有更强的抗干扰能力，保障通讯的稳定性和可靠性。
●用户可通过AT命令设置从1200bps至115200bps共八种不同的波特率（默认值为9600,n,8,1），还可以为设备设置更加个性化的蓝牙名称，或修改蓝牙配对密码。
●支持蓝牙Serial Port Profiles（SPP），可以与带蓝牙功能的笔记本电脑、配备蓝牙适配器的台式电脑、蓝牙手机或蓝牙PDA、蓝牙GPS等支持蓝牙SPP服务的设备进行蓝牙串口通信。
●发射功率符合蓝牙Class2标准，内置技术成熟的PCB印刷天线，稳定通信距离可达10米，可穿越墙壁进行无线串口通信。

■市场与应用

使用本产品，用户无需对原来的有线连接方案做太多改动，可以迅速将原来的有线串行连接升级为无线蓝牙串行连接。对于那些不希望有过多连线的工业、医疗、商业、测绘等领域的应用来说，本产品提供了一种简单快捷的无线串口通讯解决方案。
●取代仪器仪表的串行通讯线缆，如全站仪、赤道仪、电子称、串口打印机等
●用于GPS导航系统，物流POS数据采集系统，水电煤气抄表系统，工业现场控制及遥控遥测
●汽车ECU无线检测、智能遥控车、无线LED显示屏、楼宇自动化及安防监控系统

■主要规格参数

●执行标准：蓝牙SIG v2.0，
●蓝牙协议：Bluetooth serial port profile(SPP)
●接口界面：单线式串口（TXD或RXD）、两线式串口（TXD及RXD）
●通讯速率：1200、2400、4800、9600、19200、38400、57600、115200bps
●调制方式：2.4G ISM 直序跳频（FHSS）
●通讯距离：开放空间10米，Class 2 级别
●发射功率: 4 dBm
●接受灵敏度：-79dBm
●工作电压：4.5V-6V（核心模块工作电压为3.3V）
●工作电流：40mA
●外形尺寸：36x32x3 mm

■使用说明

●硬件连接

按下图所示连接方法，将芯片上的UART串行通信口的TXD和RXD引脚连接至BT5702蓝牙适配器。
BT5702有主机和从机之分。主机只能与BT5701或BT5702的从机配合使用，可主动寻找从机并自动进行配对连接。从机的用途则比较广泛，它可以与任何支持蓝牙SPP串口协议(Series Port Profile)的主机进行连接，如具有蓝牙功能的电脑、手机、PDA等，从机等待蓝牙Master主机来寻找并响应其配对请求。主机和从机的默认配对码都是“0000”。

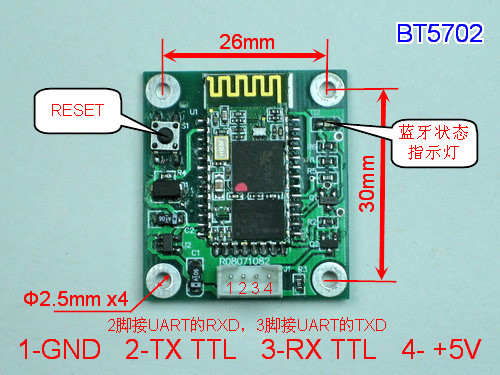

BT5702的接口定义如上图所示
配套引线定义：红线—电源（4.5V-6V），蓝线—接单片机TXD，黄线—接单片机RXD，黑线—GND接地
RESET按钮用于清除主机所记忆的从机地址码，该按钮对从机无效
　

●AT命令(命令结尾无需跟回车和换行符)
注意1：必须确保BT5702的波特率与单片机串口波特率始终保持一致，修改了BT5702的波特率后，必须立即修改单片机串口的波特率；
注意2：必须在指示灯闪烁的非连接状态，才能发送AT命令。指示灯常亮，说明已建立蓝牙连接，AT命令会被作为通信内容发送至通信对象。
▶测试命令
发送：AT
返回：OK
▶修改蓝牙串口通信波特率
发送格式：AT+BAUDn
返回信息：OK......
例如发送：AT+BAUD4，返回信息：OK9600
参数n对应的通信速率：
n=1,1200、n=2,2400、n=3,4800、n=4,9600、n=5,19200、n=6,38400、n=7,57600、n=8,115200bps
▶蓝牙串口奇偶校验设置
发送格式：AT+PN，无校验，这是适配器的默认设置
发送格式：AT+PO，奇校验
发送格式：AT+PE，偶校验
▶修改蓝牙名称
发送格式：AT+NAMEname
返回信息：OKsetname
例如发送：AT+NAMEirxon，返回信息：OKsetname，蓝牙名称就被改为irxon了。蓝牙名称不要超过20个字符。主机没有蓝牙名称，请不要尝试修改。
▶修改蓝牙配对密码
发送格式：AT+PINxxxx
返回：OKsetpin
例如发送：AT+PIN0000，返回信息：OKsetpin，蓝牙配对密码改为0000
参数xxxx为所要设置的新配对密码，4个数字，此命令可用于从机或主机。密码修改后当时不能生效，需要断电后等适配器彻底放电，才能遗忘原来的密码。
(AT命令所设定的各种参数均可掉电保存，修改一次，长期有效)

■购买说明

1、BT5702型串行通信蓝牙适配器零售单价为50元，工业包装，每个包装包括一片成品电路板和一条双头PH2.0-4P端子线。
2、用户需指定主机或从机、波特率（8档）、蓝牙名称（20个字符以内，字母、数字和横杠-的组合）、配对密码（4位数字），以便我公司在出货时按客户要求对产品进行设置。默认发货为从机、9600bps波特率、名称BT5702、配对密码0000。
3、用户也可以自己用AT命令对BT5702的各项参数进行设置，这需要用户有一定的电子知识，自己搭建出一个调试平台。我公司可提供一种调试平台供客户购买使用，价格是50元，一次购买产品数量在50个以上的客户可免费赠送一套。
4、本品不提供纸质说明书，具体使用方法，请查看水木行网站的BT5702产品的主页。
5、推荐一个比较适合调试BT5702使用的串口调试程序，串口调试小助手，点击下载。
6、订购单样式：请客户按下面的样式向我公司提交订购单，以便我公司生产部门准确配货。
机型:(可选：BT5702主机或从机) 波特率（如：38400）、蓝牙名称（如：irxon-001）、配对密码（如：5678）数量:(xx个)。需要多个不同的款式，则按上面的订购单样式重复填写，或特别说明一下。

■质量保证说明

为了让您能够放心地使用本品，根据国家三包法的相关规定，水木行向您提供自购买日期起三个月内包换、一年内保修的质量保证承诺。购买日期以用户购买凭据（发票或收据）上载明的日期为准，如购买凭据遗失，则以合格证上载明的出品日期为准。
1、在包换期内，如产品发生质量问题，凭购买凭据及本质保卡，可至经销商处或水木行公司免费更换全新产品。在保修期内，如产品发生质量问题，凭购买凭据及本质保卡，可至经销商处或水木行公司申请免费保修服务。
2、如客户通过邮递方式发货至我公司进行保修或更换，客户发货至我公司的运输费用由客户承担，我公司发回货物的运输费用由我公司承担。客户购买产品十天之内，如发生故障，经我公司检测确系产品质量问题的，我公司会在发回的货物中将客户的发货费用以现金形式退还客户。因到付件运费较贵，我公司拒绝签收任何到付运费的邮件，敬请谅解！
3、质保期外的故障产品或非质量原因的损坏产品，可酌情享受免手工费的维修服务。购买凭据或质保卡遗失，但经我公司检验确系水木行正品者，也可酌情享受免手工费的维修服务。如通过邮递发货送修，往返运费均由客户承担。
