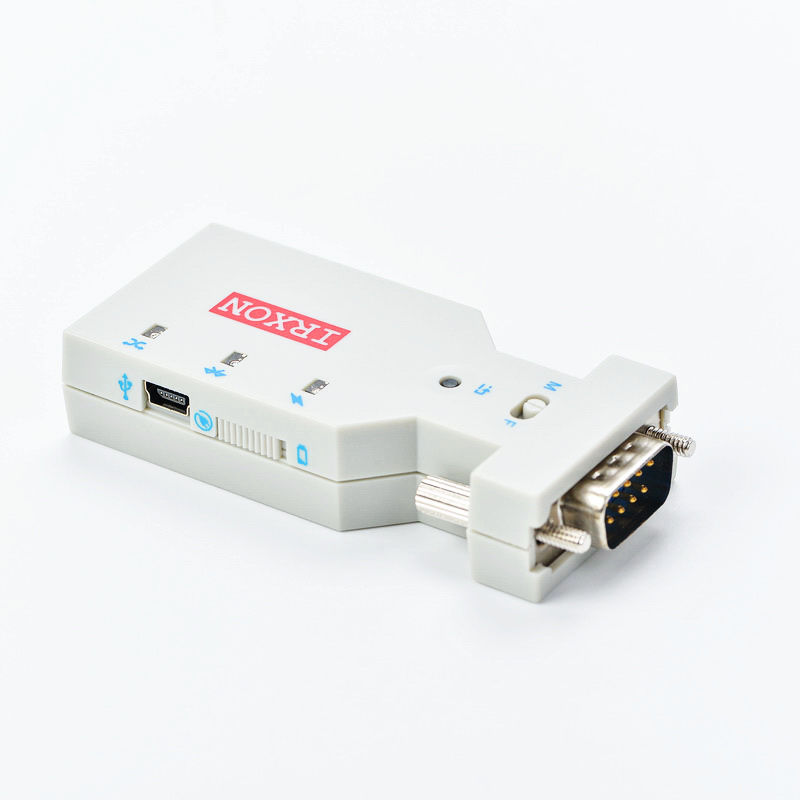

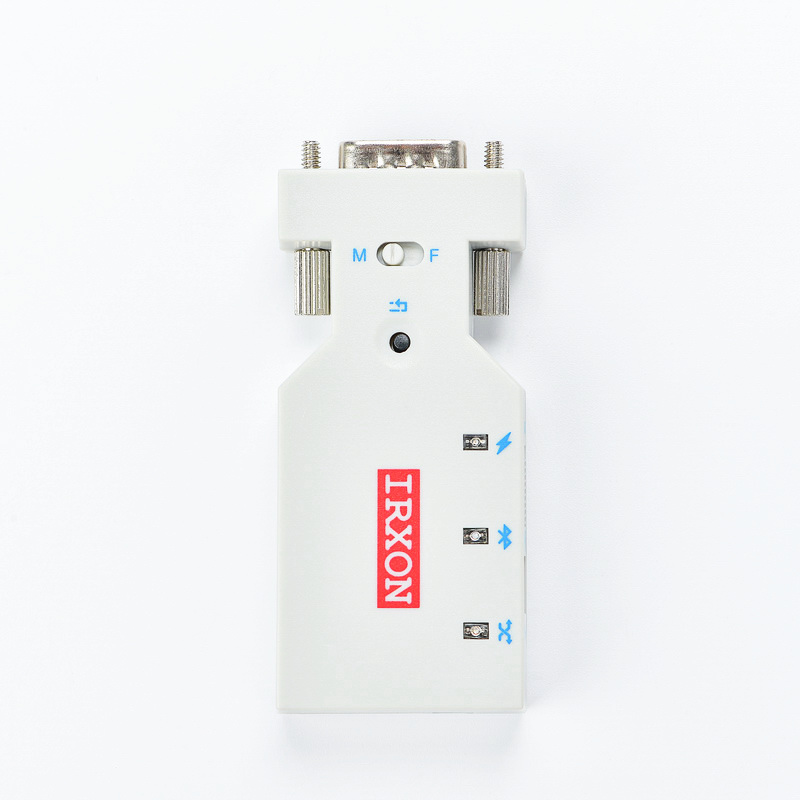

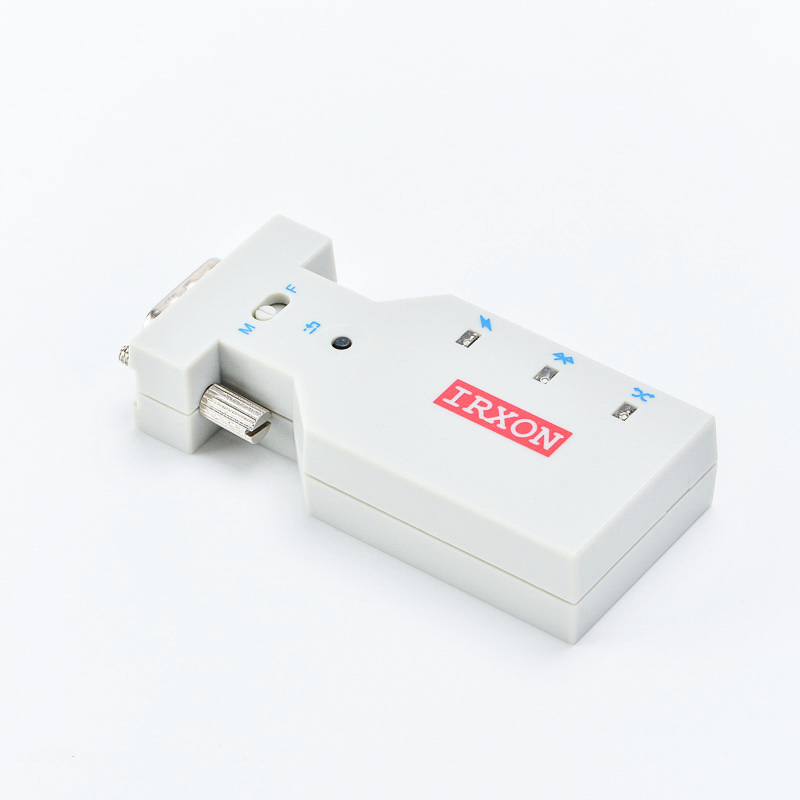

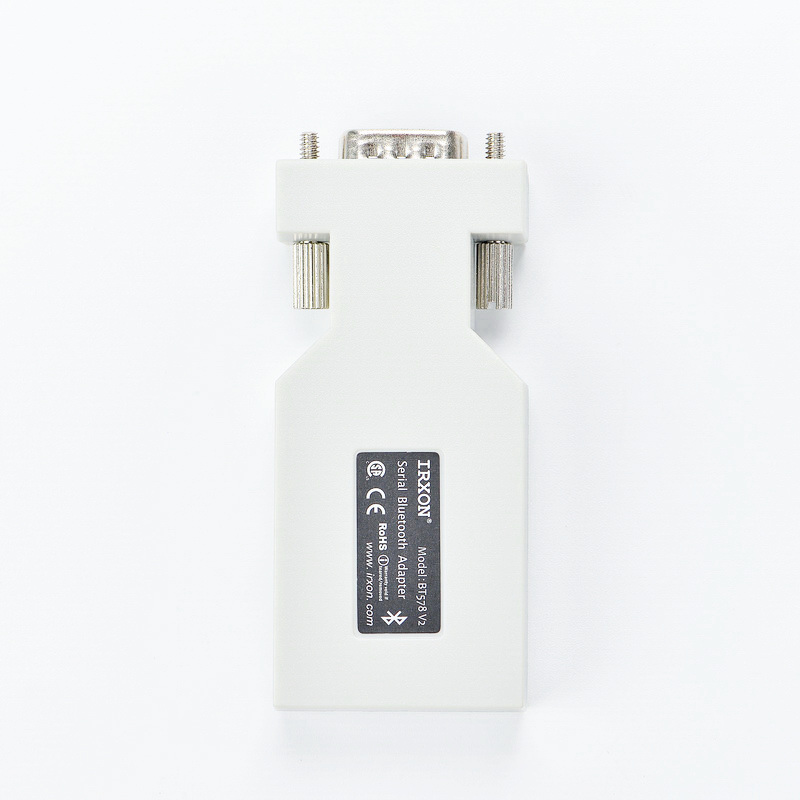

BT578V2:通用型RS232串口蓝牙适配器


用户手册

市场应用

技术支持







售价:¥150.00
立即购买
产品功能与特点

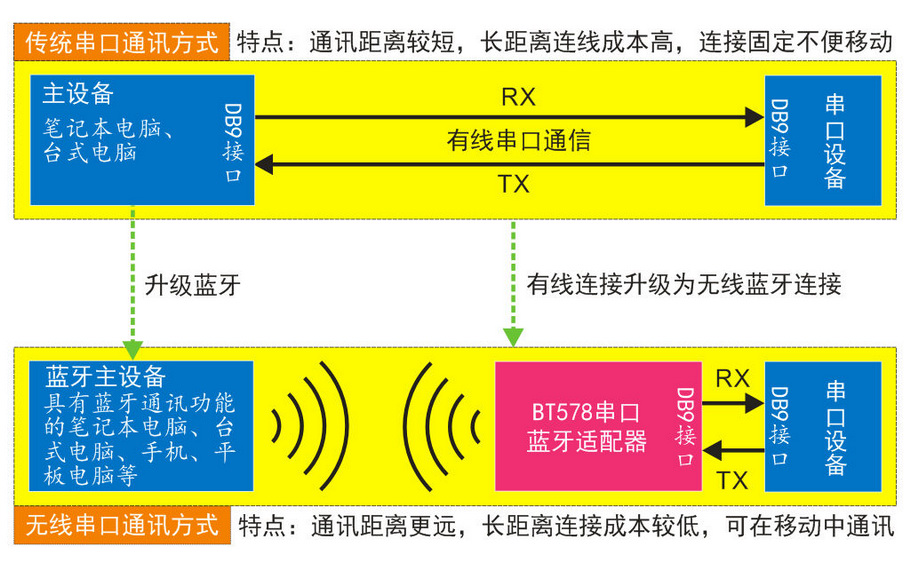

本品的主要功能是替代传统的串口通讯线缆,将有线串口连接转变为无线蓝牙连接,从而实现无线的串口通讯。

本品可通过DB9接口连接到各种具有标准RS232串口的设备上使用,并可与各种支持蓝牙通讯功能的台式电脑、笔记本电脑、智能手机、平板电脑等蓝牙主设备进行无线串口通讯。

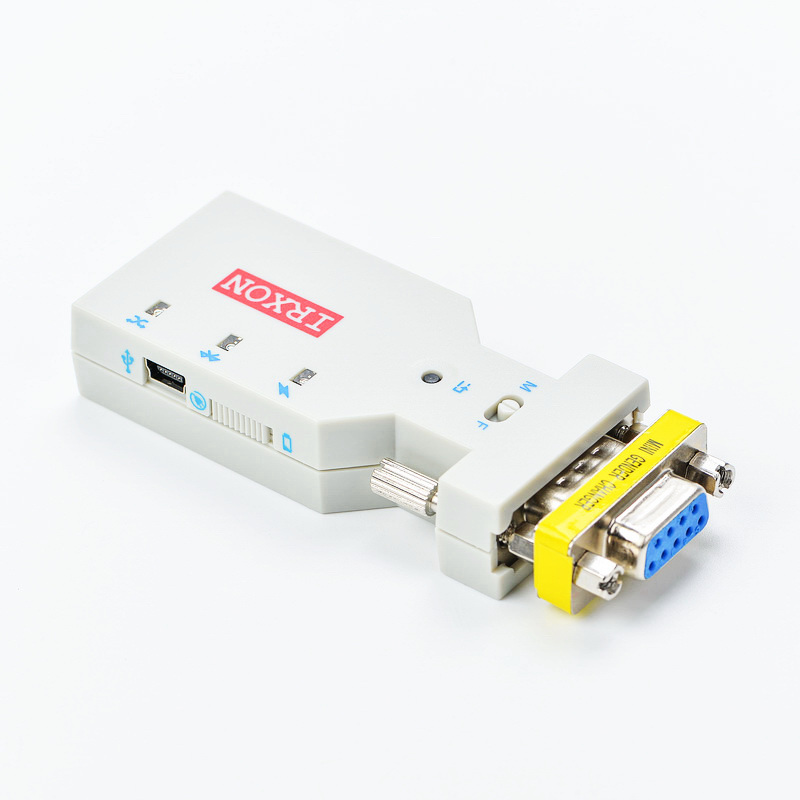

通过DB9公头,可直接连接被广泛使用的母头串口设备,也可以通过配套的DB9转接头连接公头串口设备 。

内置锂电池和充电电路,可在无外部电源供电的场合使用,也可连接电源使用。充电完成后,红色指示灯会自动变暗。

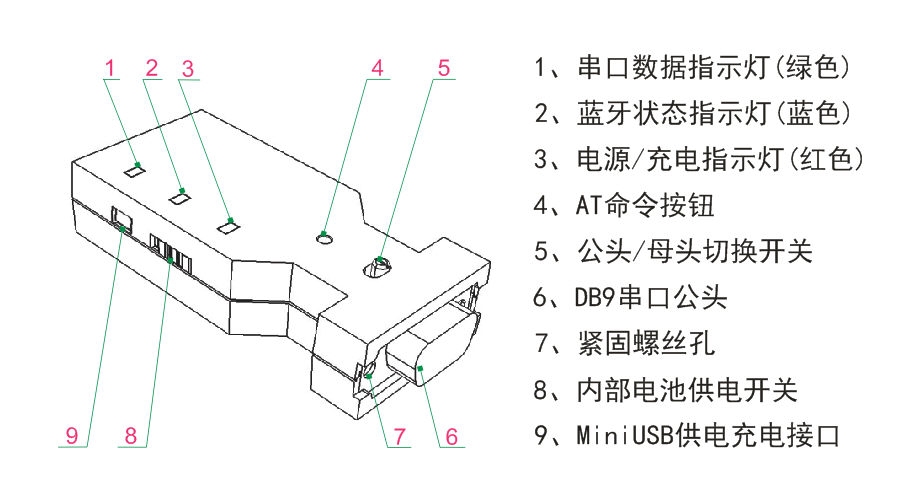

串口有一个字节数据通过,无论是发送还是接收的,串口数据指示灯都会闪烁一下。有连续数据传输,则会长亮。

支持DB9串口第九脚供电,只要将第九脚接3V-6V的电源,第五脚接地,即可正常工作。

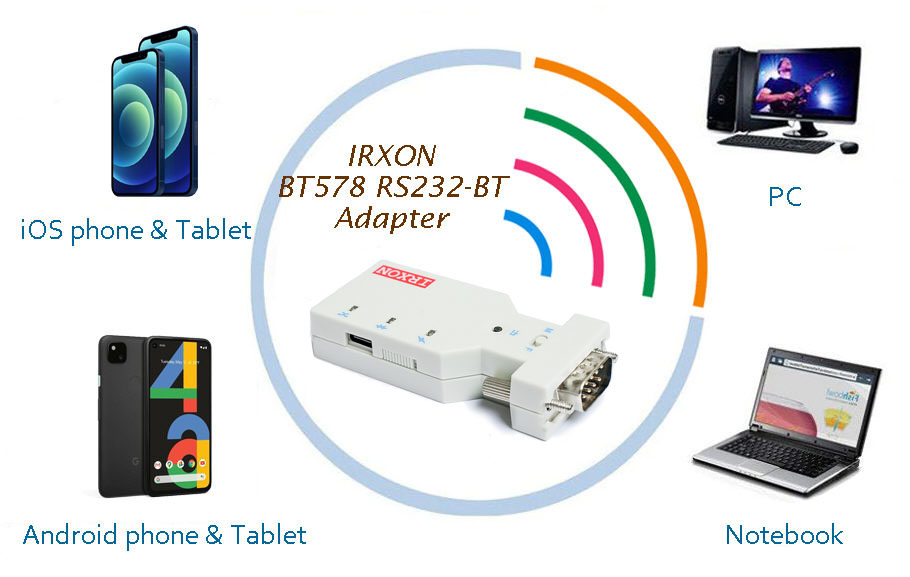

蓝牙双模,支持传统蓝牙(Classic Bluetooth)和低功耗蓝牙(Bluetooth Low Energy)两种蓝牙标准。

既可通过传统蓝牙SPP协议(Serial Port Profile)连接电脑,又可通过蓝牙BLE协议连接手机,但不能同时连接电脑和手机。

连接到电脑串口上,从电脑向适配器发送AT命令,可查询或设置多种适配器的参数。

市场与应用

新款BT578(BT578V2)串口蓝牙适配器AT命令调试实例
新款BT578通过蓝牙SPP连接电脑的方法
新款BT578通过蓝牙BLE连接安卓手机的方法
新款BT578通过蓝牙BLE连接苹果手机的方法
在MacOS苹果电脑上通过新款BT578串口蓝牙适配器配置交换机
BT578串口蓝牙适配器蓝牙BLE通讯应用程序开发指南

主要规格参数
• 蓝牙协议:蓝牙V2.1(SPP) + 蓝牙V4.0(BLE)
• 发射功率:3dBm
• 接收灵敏度:-90dBm
• 可选串口波特率:1200,2400,4800,9600,19200,38400,57600,115200 bps
• 蓝牙BLE串口通讯特征值:0000ffe1-0000-1000-8000-00805f9b34fb
• 典型通讯距离:30米
• 工作温度 -10℃—55℃
• 典型工作电流:22mA
• 尺寸与重量:78x34x16mm, 38g

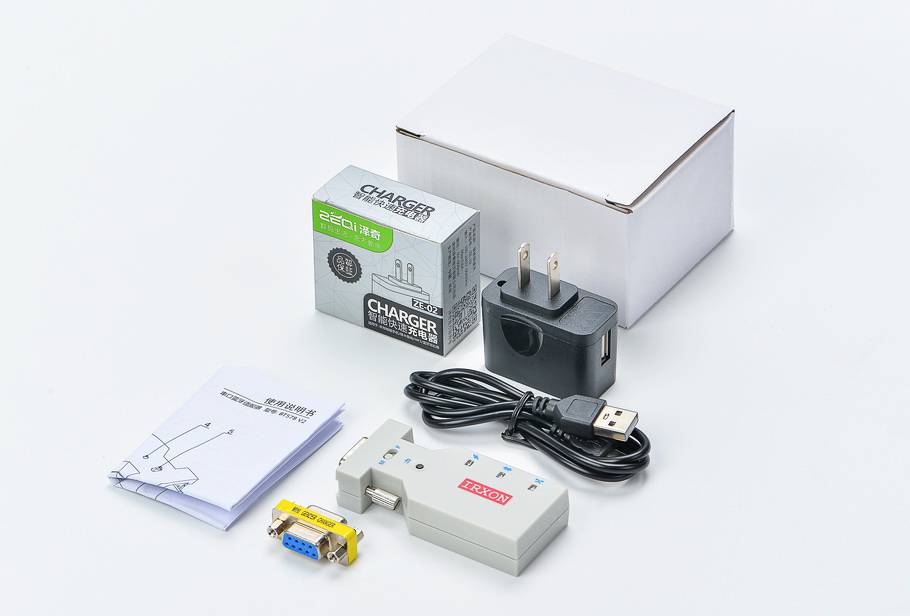

产品包装清单

• BT578型串口蓝牙适配器一个 • 220V转USB电源适配器一个 • USB转MiniUSB电源线一条 • DB9母对母转接头一个

• 使用说明书一份(下载电子版

常见问题解答
问:新款BT578适配器可以支持蓝牙SPP和BLE双模,请问SPP和BLE是什么,有什么区别?
答:
蓝牙SPP是Serial Port Profile的简称,即串口协议。SPP是传统蓝牙技术的一个协议,可以将蓝牙连接虚拟成一个串口连接。
蓝牙BLE是Bluetooth Low Energy的简称,即低功耗蓝牙。BLE是一种比较新的蓝牙技术,是随着蓝牙4.0标准发布才出现的,其低功耗的特点,使其在小型电子设备上获得了广泛应用。
两者有如下几点区别:
1、接口不同:SPP提供的用户接口是一个蓝牙虚拟串口;BLE提供的用户接口是一个蓝牙特征值。
2、通讯对象不同:SPP通常用于连接电脑;BLE通常用于连接安卓苹果手机。
3、应用程序不同:串口蓝牙适配器的主要功能是替代串口通讯线缆。通过SPP连接,原串口设备的应用程序仍然可以继续使用,因为蓝牙虚拟串口还是串口,依旧是串口通讯;通过BLE连接后,BLE提供给用户的接口是一个蓝牙特征值,通常需要对串口设备的应用程序进行二次开发。

问:新款BT578 V2,与老款BT578有什么区别?
答:
新款BT578对老款产品进行了升级和优化,可以直接替代老款BT578,但与老款还是有些区别的。
1、新款在保留老款蓝牙SPP串口通讯功能的基础上,增加了对新一代蓝牙标准低功耗蓝牙BLE的支持,可通过BLE技术连接手机。
2、新款不再提供作为蓝牙主机使用的功能,只能作为蓝牙从机使用。有蓝牙主从成对使用需求的客户,请购买我公司的BT580串口蓝牙适配器。
3、新款串口参数的停止位只能是一位,不可以改变。
4、新款新增了串口数据指示灯,用户可以通过指示灯观察到串口数据的活动情况。
5、新款AT命令格式有所调整,且新款AT命令末尾无需再附加回车换行符。
6、新款内置功率放大器,功耗不变,通讯距离比老款远上数倍。

问:新款BT578V2,与BT580有什么区别?
答:有如下一些区别:
1、新款BT578支持蓝牙双模SPP和BLE,既可以通过SPP连接电脑,又可以通过BLE连接手机;BT580只支持BLE协议,不支持传统的SPP串口协议。
2、新款BT578不能作为蓝牙主机使用;BT580可被设定为主机,与BT580从机成对使用。
3、新款BT578兼顾了传统的蓝牙SPP串口协议,不支持睡眠和唤醒;BT580是纯粹的蓝牙低功耗BLE产品,支持睡眠与唤醒,内置电池续航时间更长。
4、新款BT578需要连接到电脑串口上,从电脑发送AT命令对其进行配置;BT580可以通过蓝牙连接手机,从手机端发送AT命令对其进行配置。

问:BT578V2支持串口第九脚供电吗?
答:BT578V2支持DB9串口第九脚供电,只要将第九脚接3V-6V的电源,第五脚接地即可。
